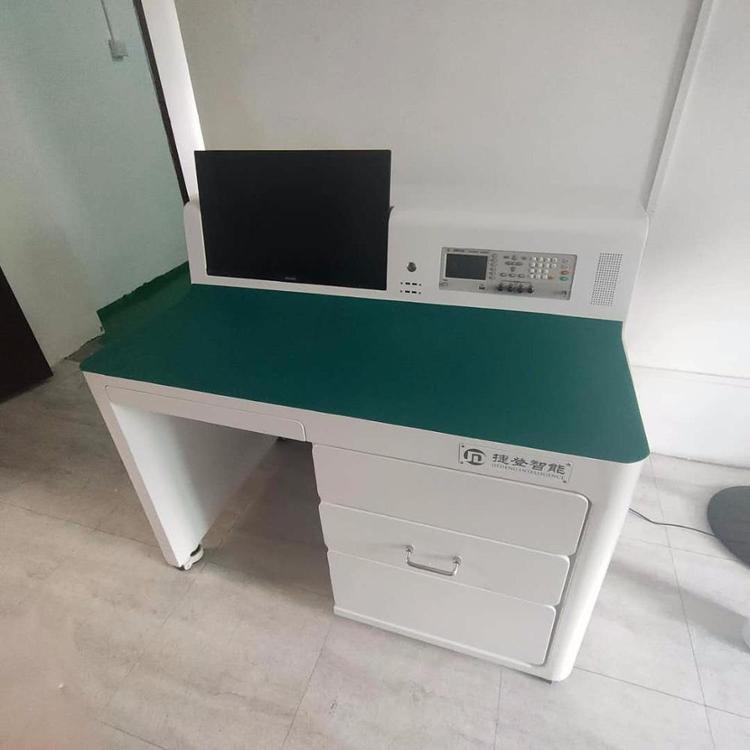

首件檢測儀應用SMT貼片行業。

我們可以先來了解一下SMT貼片工藝流程，大概分為：錫膏印刷、SMT貼片、中間檢查、回流焊接、爐后檢查、性能測試、老化試驗、包裝這幾個流程。

現在的工廠全部實行流水線形式，這大大提高了生產效率。每一環節的效率提升都能提升整條生產線的效率。

首件檢測儀應用于中間檢查這一環節的首檢，貼裝出來的第一片板要進行首件檢查，主要檢查元件的規格、貼裝位置、元件極性、有無漏貼、多貼以及錫膏的印刷是否合適等。只要第一片板貼裝沒有問題的話，后面就會很穩定的生產下去。

相比傳統的純人工首檢，利用此設備：

一人完成檢測；

使用更加精準的LCR電橋；

至少提升1倍以上的速度，板上元件越多優勢越明顯；

BOM表與坐標文件有錯同樣可以檢測出來；

可以徹底杜絕漏檢情況；

自動判定元件是否正確，減少人工誤差；

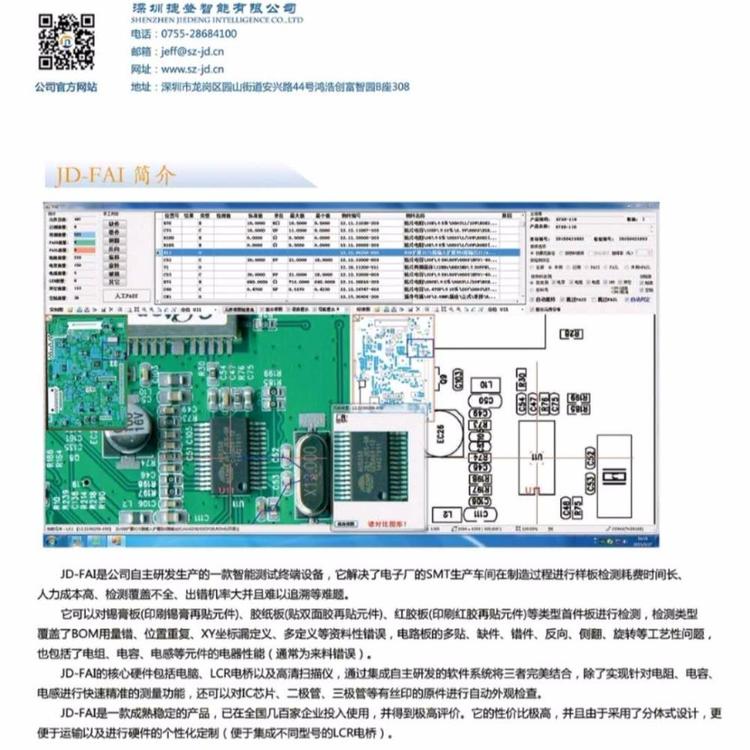

高清放大圖片同步顯示；

可還原檢測場景，追溯性強；

自動生成報告。

首檢效率將會得到質的飛越。

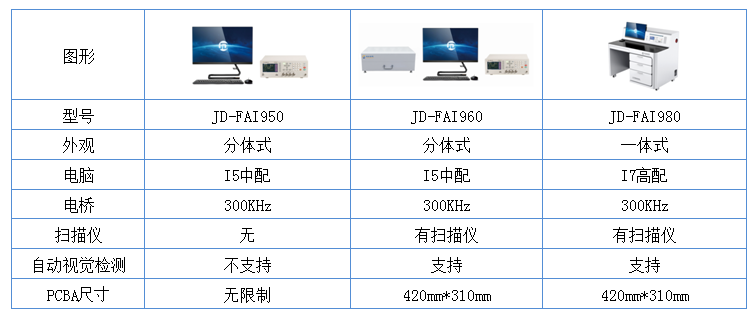

技術參數：

1、適用什么行業？

電子廠的SMT生產車間、電路設計過程的樣板檢測。

2、可以檢測什么電路板？檢測哪些類型元件？

錫膏板(印刷錫膏再貼元件)、膠紙板(貼雙面膠再貼元件)、紅膠板(印刷紅膠再貼元件)。

電阻、電容等通過LCR電橋進行測量。

IC等帶絲印元件通過光學自動對比檢測(JD-FAI950不具備此功能)。

3、檢測可以覆蓋哪些異常情況？

數據類：BOM用量錯、位置重復、XY坐標漏定義、多定義

電路板：多貼、缺件、錯件、反向、側翻、偏移、旋轉等

4、可以測試過爐后的電路板嗎？

不適合。已過爐的電路板會存在測量電阻電容不準確的現象。

5、是否需要編程？編程復雜嗎？程序是否可以復用？

需要編程，導入BOM表及坐標、掃描PCBA即可，非常簡單，用時約5分鐘。

同一型號產品只需要一次編程。

懂基本的電腦操作就行，我們會安排工程師現場培訓，教會為止。

6、我們的BOM表格式很亂，軟件可以兼容嗎？

請放心，這是我們軟件的強項，一直被模仿，從未被超越 ！

軟件具有強大靈活的BOM表解析功能，可以針對不同客戶的BOM表定義不同的解析規則。

7、可以導出什么格式的報告？

可以導出Excel和PDF格式的報告。

8、可以支持什么規格的PCBA板？

可支持的PCBA最大尺寸420mm*300mm。

PCB上面：28mm   PCB下面：50mm

(JD-FAI950不限PCBA尺寸)
